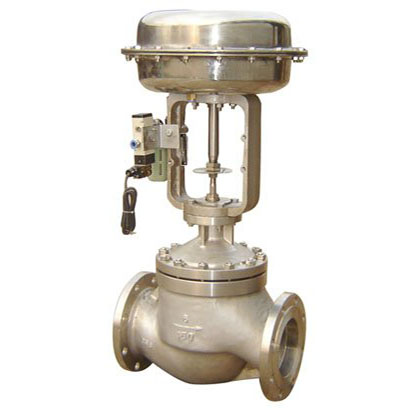

全不锈钢氧气气动调节阀

2012-04-01 17:41:41 来源:氧气阀_点阀箱_阻火器_铜阀门_氧气过滤器-永嘉县浙氧控制成套设备有限公司 浏览:3466
内容提要:全不锈钢氧气气动调节阀

全不锈钢氧气气动调节阀

产 品 说 明

     全不锈钢氧气用气动节阀是引进国外先进控制阀技术,取其精华,经过技术提高,优化组合的系列产品。专业用于钢厂的氧气管路,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN1.6、4.0、6.4;公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级,流量特性为线性或等百分比。多种多样的品种规格可供选择。
     全不锈钢氧气用气动调节阀调节阀(control valve),又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,可以分为气动调节阀、电动调节阀、液动调节阀三种;按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
     全不锈钢氧气用气动调节阀调节阀由我公司生产的控制部份可分为:气动智能和电动智能型二大类,调节阀体可分为:单座、笼式、双座、低噪音、蝶阀、V型球阀、偏芯旋转阀、三通分合流等几大类种。也可根据用户要求定制生产。选用特种材料制造的调节阀根据不同的材质,采用先进的工艺,制造出优质安全的阀门。适用高温,强腐蚀的环境中。根据不同工况条件的要求,可选择不同形式的阀体,达到流体控制的最佳效果。
主要零件材料


阀体、阀盖

ZG1Cr18Ni9Ti

阀芯、阀座

1Cr18Ni9Ti、司钛莱合金堆焊

软密封阀芯

增强聚四氟乙烯

填料

聚四氟乙烯、柔性石墨、不锈钢波纹管

垫片

橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

膜盖

SS304

波纹膜片

丁腈橡胶夹增强涤纶织物

弹簧

60Si2Mn

阀杆、推杆

2Cr13、1Cr18Ni9Ti

衬套

SS304

主要技术参数



公称通径DN(mm)

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

10

12

15

20

额定流量系数KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760





等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600





额定行程L(mm)

10

-

-

-

16

-

25

-

40

-

-

60

-

-

100

-





膜片有效面积Ae(cm2)

280

-

-

-

-

-

400

-

600

-

-

1000

-

-

1600

-

-

-

信号范围Pr(KPa)

20~100、40~200、80~240段幅:20~60、60-100

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比R

50:1

允许泄漏量

硬密封:Ⅳ级、软密封:Ⅵ级

公称压力PN(MPa)

1.6、4.0、6.4

工作温度t(℃)

常温型

-20~220、-40~250、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~100、-100~-200、-200~-250

 订货须知:

1.产品型号与名称2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料6.固定流量特性7.适用温度和介质8.整机作用方式(电开、电关)及输入信号9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
