CDO/B系列氧气点阀箱

2012-04-01 16:14:35 来源:氧气阀_点阀箱_阻火器_铜阀门_氧气过滤器-永嘉县浙氧控制成套设备有限公司 浏览:1714
内容提要:CDO/B系列氧气点阀箱

CDO/B系列氧气点阀箱

CDO/B系列氧气点阀箱
产品型号: CDO/B系列  产品压力: 1.6-4.0Mpa
产品口径: DN10-50mm  产品材质: 不锈钢

CDO/B系列氧气点阀箱用途

        氧气点阀箱适用于冶金、化工、船舶等行业,用于金属切割如材料切割、废料切割、事故切割等的氧气供气装置,可同时供一把或多切割枪使用氧气。
   CDO/B系列氧气点阀箱是最新研制开发成功的安全节能型新产品。本氧气点阀箱主要由氧气过滤器、贮气装置、分流控制装置、氧气减压器、出气接头(束接)和箱体组成。箱体背面有4-F14的安装孔,可供挂壁安装。箱体正面板上安装有进气压力表和各出气分压力表,可将来自氧气源的高压氧气经过滤洁净后方便地调节至所需的使用压力,同时可供一把或多把切割枪使用。

CDO/B系列氧气点阀箱比原有氧气点阀箱有如下优点:
  1、设计有氧气过滤器,确保氧气洁净,保护氧气减压器安全正常运行。
  2、每个分流机构上均设计有氧气减压器,可各自独立地调节使用压力,保持工作压力稳定。
  3、箱体正面板上安装有进气总压力表和分压力表,直接监控管道压力和使用压力。
  4、流量大,压力损失小。
  5、体积小、外形美观。
  6、安装、使用、维护方便,使用寿命长。



CDO/B系列氧气点阀箱技术参数

 注:1. I、II、III型分别表示为一只、二只、三只出气接头。 2.特殊规格按用户要求制作。

CDO/B系列氧气点阀箱结构原理

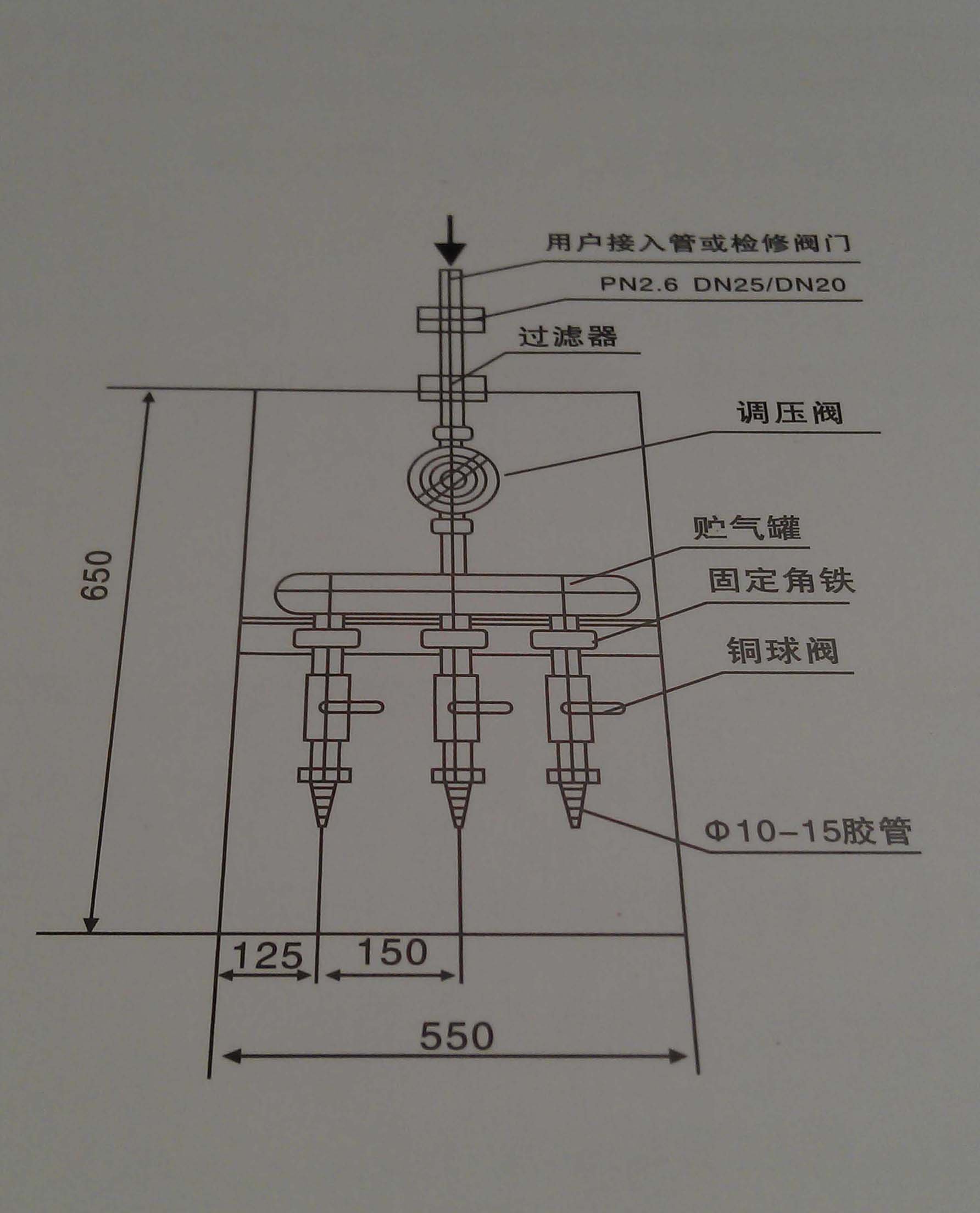

   氧气点阀箱的结构见图一(以II型为例,I、III型的结构基本相同,只是I型为一只出气接头,III型为三只出气接头)。
  氧气由用户接入管或检修阀门进入过滤器,经过滤后进入贮气罐,经不锈钢球阀到氧气减压器,调至用户所需的压力,供用气点使用

CDO/B系列氧气点阀箱注意事项

1、出厂时,氧气点阀箱均做过严密性试验,用户安装时箱内任何连接部位不得松动,也不允许强力组装,以免影响使用性能。
2、氧气点阀箱内与氧气接触的所有零部件已经过严格脱脂处理,在保管、安装及使用过程中切忌感染油污。
3、进入氧气点阀箱的氧气应是干净的氧气。
4、在安装和维修氧气点阀箱时,所有的工具应进行脱脂后再使用。
5、氧气点阀箱应与易燃易爆物品保持一定的距离。
6、工作结束时,应先关闭进气阀门,待压力表值降至“0”后再关用气点小阀门。

型 号 进气压力MPa 正常使用压力MPa 单头最大流量Nm3/h 最大总流量Nm3/h 进气接管通径mm 外形尺寸mm
CDO/B-I 1.5-3.0 0.6-1.5 60 60 F25 1000×600×250
CDO/B-II 1.5-3.0 0.6-1.5 60 120 F25 1000×600×250
CDO/B-III 1.5-3.0 0.6-1.5 60 180 F32 1000×600×250
