FPV-XT、FP-XT型氧气管道阻火器

2012-04-01 15:50:23 来源:氧气阀_点阀箱_阻火器_铜阀门_氧气过滤器-永嘉县浙氧控制成套设备有限公司 浏览:3866
内容提要:FPV-XT、FP-XT型氧气管道阻火器




                       FPV-XT、FP-XT型氧气管道阻火器

氧气管道阻火器:

产品型号:

FPV-XTFP-XT

产品特点:

产品特点: FP-XT型氧气管道阻火器FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。氧气管道阻火器

FPV-XTFP-XT型氧气管道阻火器的详细资料:

氧气管道阻火器概述



  FP-XT氧气管道阻火器FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的绝热压缩",局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。

氧气管道阻火器用途

  氧气管道阻火器产品广泛应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。  氧气管道阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。


氧气管道阻火器性能及材质

公称通径(DN

15500

公称压力(MPa

1.6

2.5

试验压力
MPa

强度

2.4

3.75

密封

1.76

2.75

氧气管道阻火器适用介质

氧气

阻燃器材质

接头材质

不锈钢

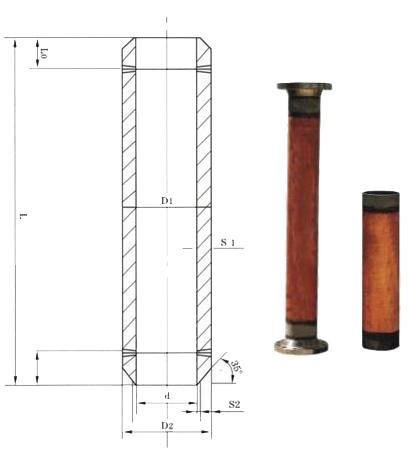

氧气管道阻火器主要外形及连接尺寸

氧气管道阻火器公称通径DN

FP-XT氧气管道阻火器

FPV-XT氧气管道阀门前、后阻火器

型号规格

D

L

型号规格

D

L

15

FP-1.5T

18

600

FP-1.5T

18

1600

20

FP-2.0T

25

600

FP-2.0T

25

1600

25

FP-2.5T

32

600

FP-2.5T

32

1600

32

FP-3.2T

38

600

FP-3.2T

38

1600

40

FP-4.0T

48

600

FP-4.0T

48

1600

50

FP-5.0T

57

700

FP-5.0T

57

1700

65

FP-6.5T

76

700

FP-6.5T

76

1700

80

FP-8.0T

89

700

FP-8.0T

89

1700

100

FP-10T

108

700

FP-10T

108

1700

125

FP-12.5T

133

700

FP-12.5T

133

1700

150

FP-15T

159

800

FP-15T

159

1800

200

FP-20T

219

800

FP-20T

219

1800

250

FP-25T

273

800

FP-25T

273

1800

300

FP-30T

325

800

FP-30T

325

1800

350

FP-35T

377

800

FP-35T

377

2050

400

FP-40T

426

800

FP-40T

426

2300

450

FP-45T

480

800

FP-45T

480

2550

500

FP-50T

530

800

FP-50T

530

2800

氧气管道阻火器
注:1、管道公称压力PN=4MPa
  2、订货时请说明氧气管道的材质及规格,以便选用相适用的接管材料。

  3、根据用户需要阻火器可采用法兰结构,法兰按JB/T82.2-94标准设计。
